Devoirs Corrigés Physique N°1 S2 1AC
Modèle N°1
EXERCICE N°1
(8 points)
1- Classer les énergies dans le tableau :
1 pt
Énergies à classer : énergie solaire – énergie éolienne – centrale nucléaire
| Sources d’énergies renouvelables | Sources d’énergies non renouvelables |
|---|---|
| ………………………………… | ………………………………… |
| ………………………………… | ………………………………… |
2- Donner deux sources de production d’électricité.
2 pts
➢ ………………………………………………………………………….
➢ ………………………………………………………………………….
3- Cocher par ( X ) la bonne réponse :
1.5 pts
A. Dans un montage en parallèle, si on retire une lampe, l’autre :
B. Le matériau qui conduit l’électricité :
C. Montage qui comporte une seule boucle :
D. Le dipôle électrique : un composant électrique possédant :
4- Compléter les phrases suivantes par : dipôle / Interrupteur / générateur
2 pts
A. Le dipôle qui produit le courant électrique est un …………………….…………………..
B. Un …………………….…………………………. est un composant possédant deux bornes.
C. Un ………………………………………… : ferme et ouvre le circuit électrique.
5- Cocher (x) la bonne réponse :
1.5 pts
| Matériau | Conducteur | Isolant |
|---|---|---|
| Argent | ☐ | ☐ |
| Bois | ☐ | ☐ |
| Fer | ☐ | ☐ |
| Or | ☐ | ☐ |
| Plastique | ☐ | ☐ |
| Verre | ☐ | ☐ |
6- Compléter le tableau suivant :
2 pts
| Nom | Symbole | |
|---|---|---|
| Interrupteur ouvert | ……………………… | |
| Moteur | ……………………… | |
| Lampe | ……………………… | |
| Pile | ……………………… |
EXERCICE N°2
(8 points)

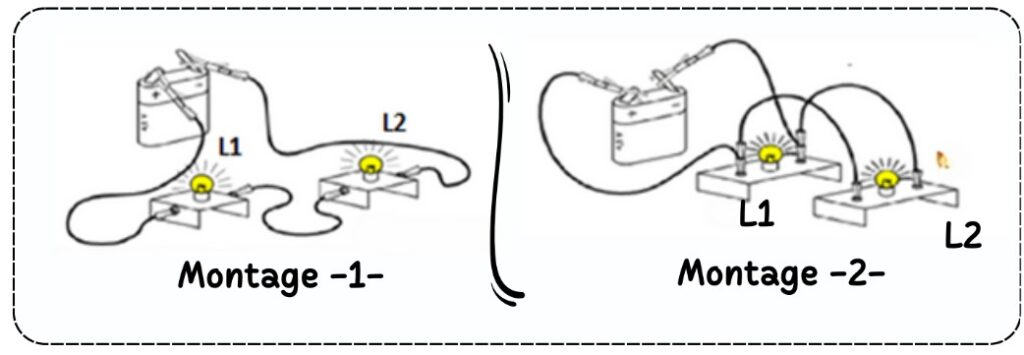

On considère les deux montages
| Montage -1- | Montage -2- | |
|---|---|---|
| 1. Combien y’a-t-il de boucles dans ce montage ? | …………………… | …………………… |
| 2. Comment sont associées les lampes L1 et L2 (série ou en parallèle) ? | …………………… | …………………… |
| 3. Si on dévisse la lampe L1, qu’observe-t-on pour la lampe L2 ? | …………………… | …………………… |
EXERCICE N°3
(4 points)

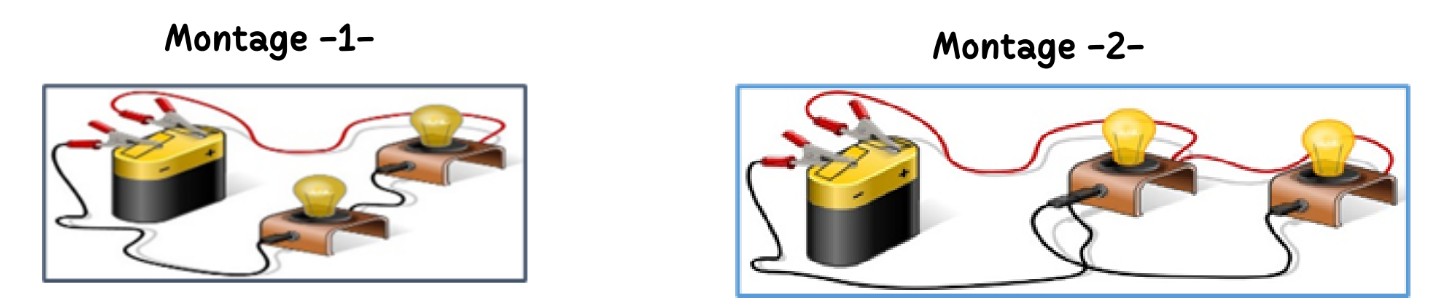

On considère les deux montages 1 et 2
1. Représenter les schémas correspondants aux montages 1 et 2 :
2. Quelle est le meilleur montage (1 ou 2) ? Justifier votre réponse :
🔒 Abonnez-vous pour accéder à la correction détaillée de cette évaluation .
Modèle N°2
EXERCICE N°1
(8 points)
1) Complète les phrases suivantes par les mots :
4 pts
Mots à utiliser : l’interrupteur – série – des fils de connexion – conducteurs – un générateur – parallèle – un récepteur – isolants
Un circuit électrique simple comporte les éléments suivants : ………………………………………………………………………………………………….
Les matériaux qui conduisent le courant électrique sont appelés des ………………………………… électriques, tandis que les matériaux qui ne conduisent pas l’électricité sont appelés des ………………………………. électriques.
Dans une installation domestique, on ne peut pas monter les appareils en ……………….., on doit obligatoirement les monter en …………………………….
2) Réponds par : Vrai / Faux
2 pts
………….
………….
………….
………….
3) Remplis le tableau suivant :
2 pts
| Élément électrique | Symbole |
|---|---|
| ……………………… |  |
| Fil de connexion | ……………………… |
| ……………………… |  |
| Pile | ……………………… |
EXERCICE N°2
(8 points)

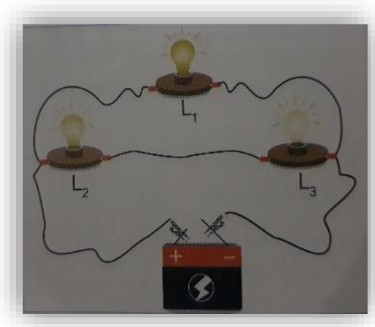

On réalise le montage ci-contre :
1) Schématise le circuit électrique réalisé. 2 pts
2) Comment sont branchées les lampes L2 et L3 ? Justifie ta réponse. 1.5 pts
3) Comment sont branchées les lampes L1 et L2 ? Justifie ta réponse. 1.5 pts
4) Que se passe-t-il à la lampe L3 si la lampe L2 grille ? Justifie ta réponse. 1.5 pts
5) Que se passe-t-il à la lampe L1 si la lampe L2 grille ? Justifie ta réponse. 1.5 pts
EXERCICE N°3
(4 points)
Dans une voiture, différents dipôles ont besoin de l’énergie de la batterie pour fonctionner.
1) Comment sont branchés les phares, le désembuage et les essuie-glaces ? 1 pt
2) Si le phare arrière est en panne, les autres éléments pourront-ils fonctionner ? 1 pt
3) Sachant que nous contrôlons chaque élément séparément, schématise le circuit électrique qui contient : la batterie, Moteur, phare avant, phare arrière. 2 pts
🔒 Abonnez-vous pour accéder à la correction détaillée de cette évaluation .
Modèle N°3
EXERCICE N°1
(4 points)
1. Réponds par « vrai » ou « faux » :
2 points
……………………
……………………
2. Parmi les composants électriques suivants, classe les générateurs et les récepteurs dans le tableau :
1 point
Composants : Moteur – batterie – lampe – pile – interrupteur – fils de connexion
| Générateurs | Récepteurs |
|---|---|
| ………………………………… | ………………………………… |
| ………………………………… | ………………………………… |
3. Représenter le symbole normalisé des dipôles suivants :
1 point
| Dipôle | Lampe | Moteur | Pile | Interrupteur ouvert |
|---|---|---|---|---|
| Symbole | ………… | ………… | ………… | ………… |
4. Compléter le texte par les mots suivants : Série – boucle
1 point
o Dans un circuit électrique en ……………………………………………. les dipôles sont branchés les uns à la suite des autres en formant une seule ……………………………………………. .
EXERCICE N°2
(8 points)

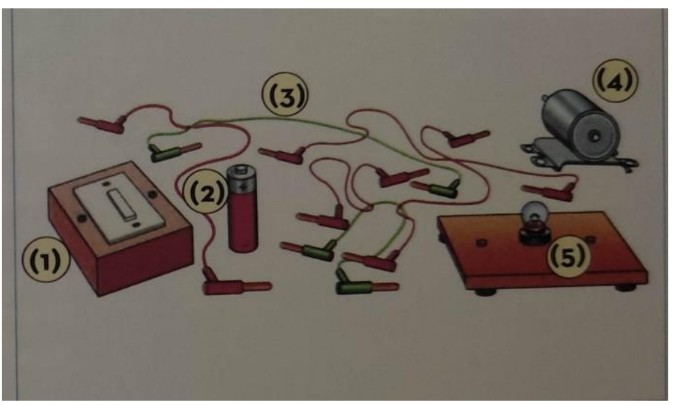

En fouillant dans l’atelier de son papa, Sami a trouvé les dipôles représentés dans la photographie ci-dessous.
1. Nomme chaque dipôle. 2 pts
2. Indique les bornes de la pile : 1 pt
3. Combien de fils de connexion sont nécessaires pour réaliser un circuit électrique contenant l’ensemble des dipôles ? 1 pt
4. Dessine deux schémas du montage à réaliser dans le cas où la lampe est éteinte puis le cas où elle est allumée. 2 pts
5. Dans quel cas le moteur va-t-il tourner ? 2 pts
EXERCICE N°3
(4 points)
1. Dessiner un circuit électrique simple dans les deux cas : 2 pts
2. Définir le type de montage des appareils électriques domestiques ? Justifier ? 2 pts
🔒 Abonnez-vous pour accéder à la correction détaillée de cette évaluation .
Modèle N°4
EXERCICE N°1
(9 points)
1- Répondez par « Vrai » ou « faux » :
2 pts
☐ Le dipôle qui produit le courant électrique est un récepteur.
☐ Un circuit comportant plusieurs boucles n’est pas un circuit en série.
☐ Le carton est un conducteur.
☐ L’énergie électrique est utilisée dans le domaine industriel.
2- Complétez les phrases suivantes :
4.5 pts
Ü Le circuit électrique simple se compose d’un …………………….., …………………., ………………………. et ……………………………
Ü Nous appelons les objets qui permettent le passage du courant électrique ……………………………… et qui ne permettent pas le passage du courant électrique ………………………………………
Ü L’énergie électrique est produite dans plusieurs stations telles que ………………………………….. ou ……………………………………
Ü En montage en ……………………….. lorsque l’une des lampes est en panne toutes les lampes sont éteintes.
3- Cocher la bonne réponse
2.5 pts
| Objets | Conducteur | Isolant |
|---|---|---|
| Bois | ☐ | ☐ |
| Coton | ☐ | ☐ |
| Cuivre | ☐ | ☐ |
| Aluminium | ☐ | ☐ |
| Eau salée | ☐ | ☐ |
EXERCICE N°2
(10 points)
1- Remplissez le tableau suivant :
4 pts
| Élément électrique | Symbole | Le rôle |
|---|---|---|
| Générateur | ||
| Fils de connexion | ||
| Interrupteur | ||
| Lampe |

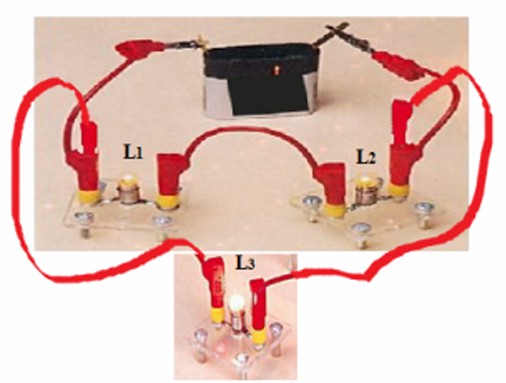

2- On considère le montage suivant :
6 pts
a) Faire le schéma de montage :
b) Comment sont associées les lampes L1 et L2 ?
……………………………………………………………………………
c) Comment est associée la lampe L3 par rapport aux deux autres lampes ?
……………………………………………………………………………
d) Si la lampe L1 grille, qu’observe-t-on pour chaque lampe ?
➢ L2 : …………………………………………………………………………..
➢ Justification : ……………………………………………………………………….
➢ L3 : ……………………………………………………………………………
➢ Justification : ………………………………………………………………………..
e) Si la lampe L3 grille, qu’observe-t-on pour chaque lampe ?
➢ L1 : …………………………………………………………………………..
➢ Justification : ………………………………………………………………………..
➢ L2 : ……………………………………………………………………………
➢ Justification : ……………………………………………………………………
🔒 Abonnez-vous pour accéder à la correction détaillée de cette évaluation .
