1) Répondre par vrai ou faux :
➢ pour mesurer le courant électrique, nous utilisons l’ampèremètre   Vrai

➢ Nous insérons le voltmètre dans le circuit en série Faux

➢ Le sens conventionnel du courant électrique continu est :Du pôle négatif vers le pôle positif  Faux

➢ Les bornes de branchement de l’ohmmètre sont les bornes « Ω , COM » Faux

2) Relier chaque grandeur physique à son symbole et son unité.

3) convertir les valeurs suivantes.
1.4Ω=1400 mΩ

0.064MΩ=64

On considère le circuit électrique suivant :
1) Représenter le sens du courant électrique dans le circuit


2) Compléter le schéma du circuit en utilisant les symboles des appareils.

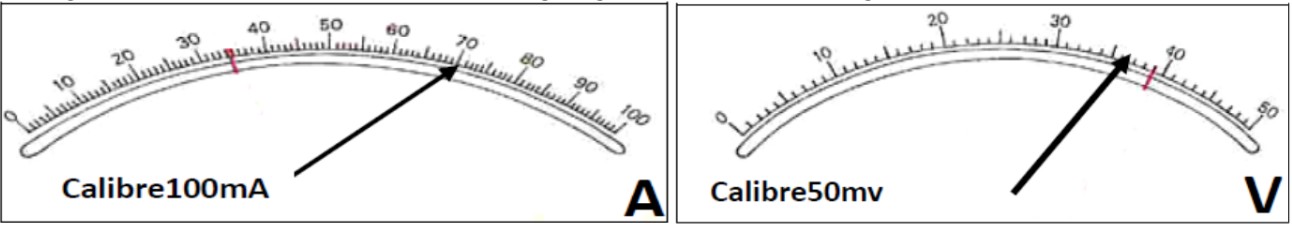

3) Après la réalisation du circuit ci-contre, l’aiguille de l’ampèremètre et du voltmètre a dévié comme le montre les
Schémas ci-dessous.
a) Donner la valeur de l’intensité que l’ampèremètre indique.

I =(70×100)/100 = 70 mA = 0.07 A


b) Donner la valeur de tension électrique que le voltmètre indique.

U =(36,5×50)/50 = 36,5 mV = 0.0365 V


4) Convertir les valeurs trouvées en mA et en mV.

I = 0.07 A = 70 mA

U =0.0365 V = 36,5 mV

5) Comment peut-on faire pour réduire (faire baisser) la luminosité de la lampe dans le circuit.

Par l’introduction d’une résistance en série dans le circuit.

pendant que son père réparait la télé, Ahmed était attiré par l’existence de trois conducteurs ohmiques sur la plaque électronique de la télé et il (Ahmed) voulait connaitre la valeur de la résistance de chaque conducteur ohmique.
1) Donner deux méthodes pour déterminer la valeur de la résistance.

– À l’aide d’un ohmmètre.

– Par le code des couleurs.

2) Aider Ahmed à trouver la valeur de la résistance pour chaque conducteur ohmique.



3) Quel est le conducteur ohmique le plus résistant au courant ? justifier.

le conducteur ohmique numéro trois ,car sa résistance elle a la plus grande valeur 48000 Ω

1. Réponds par « Vrai » ou « faux » aux affirmations suivantes :
• Le symbole du courant électrique continu est : AC.    Faux
• Toutes les piles électriques produisent un courant continu   Vrai
La diode est un dipôle qui laisse passer le courant électrique dans tous les sens    Faux
• Si on ne connait pas du tout l’intensité à mesurer, on commence par le calibre le plus petit   Faux

2. Compléter les phrases suivantes par les mots suivant : négatif – U – l’ampère –V- positif- I- le volte-A.

• On symbolise l’intensité du courant par la lettre I ;son unité de mesure est l’ampère de symbole A

• Le sens conventionnel du courant électrique continu est : du pôle positif vers le pôle négatif

• Le symbole de la tension électrique est la lettre U ; son unité de mesure est le volte de symbole V

1.Complétez le tableau suivant :

2.Convertis les valeurs suivantes:

3. Déterminer la valeur indiquée par chaque appareil :

1.Dessinez le schéma d’un circuit électrique simple comportant un :
Générateur , un récepteur, un interrupteur et des fils électriques.


2.Ajoutez un appareil de mesure permettant de mesurer l’intensité
électrique dans ce Circuit.


3. Ajoutez un autre appareil de mesure permettant de mesurer la tension électrique entre les bornes du récepteur .
