Devoirs Corrigés Physique N°3 S2 2AC
Modèle N°1
Durée : 1 Heure
Exercice 1 (6,5pts)
1) Complète les phrases suivantes par les mots : fréquence — oscillogramme — neutre — oscilloscope — Hertz — phase
– L’__________ est un appareil qui permet de visualiser les variations d’une tension électrique au cours du temps. La courbe visualisée dans cet appareil est appelée l’__________
– Le symbole de la __________ est \(f\), et son unité internationale est le __________.
– Le fil de __________ est de couleur rouge, tandis que le fil __________ est de couleur bleue.
2) Réponds par : Vrai / Faux
– L’axe verticale dans l’écran de l’oscilloscope est l’axe des tensions. 🡺 _____________
– La pile produit une tension alternative périodique sinusoïdale. 🡺 _____________
– Le tournevis testeur s’allume en contact avec la phase. 🡺 _____________
– Dans une prise de courant, le voltmètre mesure la tension maximale. 🡺 _____________
3) Coche la bonne réponse :
a. L’unité internationale de la tension électrique est :
b. La relation entre \(U_{max}\) et \(U_{eff}\) est :
☐ \(\frac{U_{eff}}{U_{max}} = 1.4\)
☐ \(U_{eff} = \frac{U_{max}}{1,4}\)
c. Dans une installation électrique domestique, les appareils électriques sont montés en :
Exercice 2 (6,5pts)

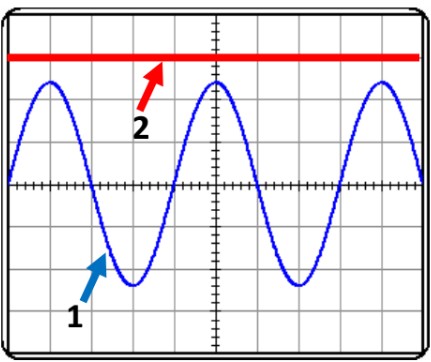

On considère le schéma suivant tels que : \(S_v = 2V/div\) et \(S_h = 20ms/div\).
1) Quel est le type de la tension N°2 : _________________________
2) Quel est le type de la tension N°1 : _________________________
3) A partir de l’oscillogramme N°1, calcule la tension maximale \(U_{max}\) :
4) Déduis la tension efficace \(U_{eff}\) :
5) Calcule la période en \((s)\) :
6) Déduis la fréquence :
Exercice 3 (7pts)
– L’image 1 représente une prise de courant électrique. La lampe de tournevis testeur s’allume dans le fil 2, et ne s’allume pas dans le fil 3.
1) Détermine :
Le fil neutre est le fil N° : ___ Le fil de phase est le fil N° : ___
2) Déduis le nom du fil N°1. 🡺 _________________________________
3) On mesure la tension efficace entre les fils de courant électrique.
3-1) Donne le nom de l’appareil qui sert à mesurer la tension électrique. 🡺 _________________________________
3-2) Détermine la valeur de la tension efficace entre :
Le fil N°2 et le fil N°3 : _________ Le fil N°1 et le fil N°2 : _________ Le fil N°1 et le fil N°3 : _________
4) Complète le tableau suivant par : compteur — les fusibles — disjoncteur — prise de terre
| Nom | __________ | __________ | __________ | __________ |
|---|---|---|---|---|
| Rôle | Protègent une partie de l’installation électrique | Relie la carcasse métallique des appareils à la terre | Mesure la consommation d’énergie électrique | Protège l’installation électrique domestique |
Modèle N°2
Durée : 1 Heure
Exercice I : (8 pts)
1) Répondre par vrai ou faux :
| Proposition | Vrai | Faux |
|---|---|---|
| Les récepteurs domestiques sont montés en série. | ☐ | ☐ |
| La tension entre le fil de terre et le fil neutre est 220 V. | ☐ | ☐ |
| L’axe vertical dans l’écran de l’oscilloscope est l’axe des tensions. | ☐ | ☐ |
| La tension entre les bornes de prise de courant domestique est alternative. | ☐ | ☐ |
2) Cocher la bonne réponse :
a) L’unité internationale de tension est :
b) C’est un interrupteur automatique qui ouvre le circuit quand l’intensité dépasse une valeur maximale :
c) La tension continue :
d) La relation entre \(U_m\) et \(U_e\) est :
Exercice II : (7 pts)

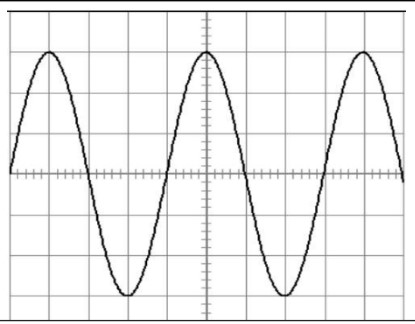

L’oscilloscope a donné l’oscillogramme d’une tension électrique d’un générateur :
On lit sur les calibres : Sensibilité horizontale \(S_h = 20 ms/div\) et Sensibilité verticale \(S_v = 2 V/div\).
1) Quel est le type de cette tension.
2) Calculer la période T.
3) Déduire la fréquence f.
4) Calculer la tension maximale \(U_m\).
5) Déduire la tension efficace \(U_e\).

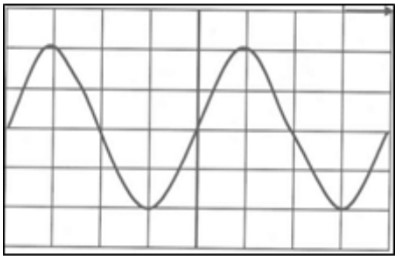

6) On change la sensibilité verticale et on obtient l’allure ci-contre. Calculer cette nouvelle sensibilité verticale.
Exercice III : (5 pts)

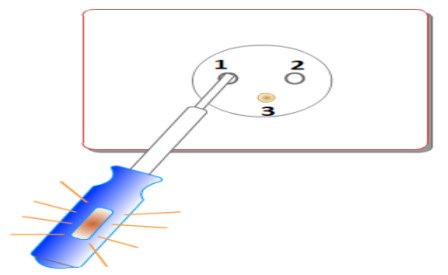

Soukaina a mis un tournevis testeur dans un trou d’une prise domestique.
1) Donner le nom de chaque borne.
– Borne 1 : _________________________
– Borne 2 : _________________________
– Borne 3 : _________________________
2) Quelle borne sert à protéger contre les dangers.
3) Citer un appareil qui protège l’installation domestique.
