La tension électrique
I
Notion de tension
1. Expérience

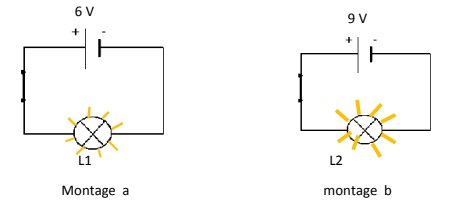

À l’aide de deux lampes identiques, on réalise les montages suivants :
2. Observations
- •
L’éclairage de L₂ (9V) est plus fort que L₁ (6V) - •

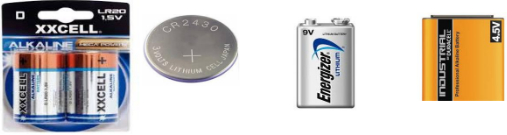

Les valeurs 6V et 9V représentent la tension aux bornes des piles
3. Conclusion
- •
Tension (U) = grandeur électrique mesurée entre les bornes d’un dipôle - •
Unité : Volt (V) - •
Multiples et sous-multiples du volt :
Multiples
- Le kilovolt (KV) : 1 kV = 1000 V = 10³ V
- Le méga volt (MV) : 1 MV = 10⁶ V
Sous-multiples
- Millivolt (mV) : 1 mV = 0,001 V = 10⁻³ V
- Microvolt (µV) : 1 µV = 0,000001 V = 10⁻⁶ V
II
Mesure de la tension électrique

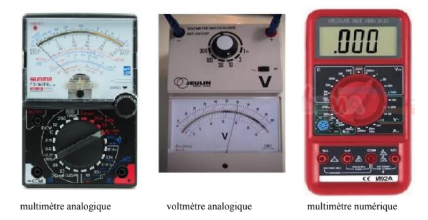

On mesure la tension avec un voltmètre :
Branchement du voltmètre
- •
Appareil polarisé : borne (+) et borne COM (-) - •
Se monte toujours en parallèle du composant
Calcul avec voltmètre analogique
Exemple :
Si C = 10V, n = 75, N = 100
U = (10V × 75)/100 = 7,5V
Paramètres de mesure
Utilisation d’un multimètre numérique
- 1.
Placer le sélecteur en mode voltmètre (V ou mV) - 2.
Brancher aux bornes du circuit (bornes V et COM) - 3.
Lire directement la valeur sur l’afficheur
Exemple pratique
À partir d’un multimètre analogique :
- Sélecteur en position voltmètre → mesure tension
- Calcul de la tension :
Formule de calcul
1) Répondre par vrai ou faux.
a- L’unité de tension électrique est le volt ……………..…
b- L’appareil de mesure des tensions est l’ampèremètre………………..
c- Le voltmètre s’installe en dérivation…………………….
d- On commence par le calibre le plus grand……………………..
e- Un calibre a une unité ……………………..
2) Compléter les phrases par les mots suivants :
association – égale –série-dérivation
a- Dans un circuit en…………..……………….la tension est la même entre les bornes des boucles.
b- Dans un circuit en…………..……………….la tension entre deux points ……………. à la somme des tensions
entre ces deux points .c’est la loi d’………….……….…..…….. des tensions.
3) Convertir
110 mV = …………….…………. V 1,7 mV = ………………..………….. V
0,01 V = ……………………..… mV 60 V = ……………………… mV
1,5 mV = …………..…………. V 43 mV = ………………………… V
1) Répondre par vrai ou faux.
a- L’unité de tension électrique est le volt ……Vrai………..…
b- L’appareil de mesure des tensions est l’ampèremètre………Faux………..
c- Le voltmètre s’installe en dérivation…………Vrai………….
d- On commence par le calibre le plus grand………Vrai……………..
e- Un calibre a une unité ………Vrai……………..
2) Compléter les phrases par les mots suivants :
association – égale –série-dérivation
a- Dans un circuit en…dérivation…….la tension est la même entre les bornes des boucles.
b- Dans un circuit en…série….la tension entre deux points …égale…. à la somme des tensions entre ces
deux points .c’est la loi d’…association….. des tensions.
3) Convertir
110 mV = ……0.11…. V 1,7 mV = …0.0017….. V
0,01 V = ……10..… mV 60 V = …60000… mV
1,5 mV = …0.0015…. V 43 mV = ……0.043……… V
