Le circuit électrique simple
Les éléments d’un circuit électrique
1) Le générateur
Un générateur est un dipôle(1) produisant de l’énergie électrique capable de faire circuler un courant électrique dans un circuit.
Pile
Une pile fournit l’énergie électrique au circuit électrique.
Photopile
Une photopile convertit l’énergie lumineuse en énergie électrique. Les panneaux solaires sont des photopiles.
2) Le récepteur
Un récepteur est un composant électrique qui utilise l’énergie électrique produite par le générateur pour la convertir en une autre énergie.
Lampe
Une lampe est un récepteur. Elle utilise l’énergie électrique pour la convertir en énergie lumineuse.
Moteur
Un moteur est un récepteur. Il utilise l’énergie électrique pour la convertir en énergie mécanique.
3) L’interrupteur
L’interrupteur est un élément de commande du circuit, il fonctionne en deux positions.
Interrupteur fermé
Laisse passer le courant électrique. Il se comporte comme un conducteur.
Interrupteur ouvert
Ne laisse pas passer le courant électrique. Il se comporte comme un isolant.
4) Les fils électriques
Les fils électriques permettent la liaison entre les différents éléments du circuit.
Note (1) : Un dipôle est un composant électrique comportant deux bornes. La pile et la lampe sont des dipôles.
La réalisation d’un circuit électrique
Un circuit électrique simple est formé par une boucle qui comporte un générateur, un interrupteur, une lampe (ou un autre dipôle récepteur) reliés par des fils de connexion.

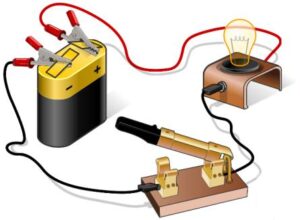

Circuit fermé
Si la lampe brille, le courant électrique circule.

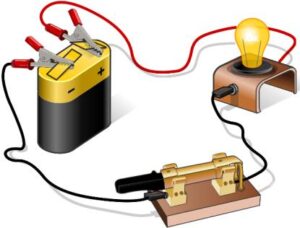

Circuit ouvert
Si la lampe reste éteinte, le courant ne circule plus.
La schématisation d’un circuit électrique
Pour « dessiner » un circuit, il a été convenu que la même représentation serait adoptée par tous. Pour cela :
- Chaque élément d’un circuit est représenté par son symbole normalisé.
- On dit que l’on représente le circuit électrique par un schéma électrique.
1) Les symboles normalisés
| Dipôle | Pile | Lampe | Moteur | Interrupteur ouvert | Interrupteur fermé |
|---|---|---|---|---|---|
| Symbole |  |  |  |  |  |
2) Le schéma du circuit
Le schéma d’un circuit est réalisé en utilisant les symboles normalisés de ses éléments et en suivant des règles précises :
- Le schéma est tracé à la règle et au crayon à papier. On commence toujours par tracer sa forme générale qui est un rectangle.
- Les symboles normalisés des différents dipôles sont placés, de préférence, au milieu de chaque côté.
- L’ordre dans lequel se suivent les différents symboles correspond à l’ordre de branchement des dipôles dans le circuit.
Exemple de schématisation
On souhaite réaliser la schématisation du circuit suivant :
Première étape :

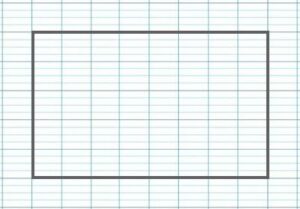

On trace, à la règle et au crayon, un rectangle :
Deuxième étape :
Chaque dipôle du circuit (pile, lampe et interrupteur fermé) est représenté par son symbole normalisé placé au milieu d’un côté.

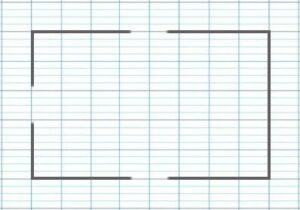

• On commence donc par choisir trois emplacements que l’on efface:

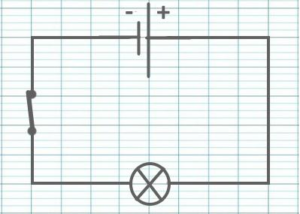

• Puis on place les trois symboles:
Remarque : Il n’est pas nécessaire de rajouter les fils de connexion qui sont représentés par les côtés du rectangle.
Troisième étape :
On vérifie l’ordre de branchement : dans le circuit initial la borne positive de la pile est reliée à la lampe qui est elle-même reliée à l’interrupteur et ce dernier est relié à la borne négative de la pile. Cet ordre est respecté sur le schéma.
Remarque : pourvu que l’ordre de branchement soit respecté, on peut placer les symboles sur n’importe quel côté du rectangle.
