LE COURANT ÉLECTRIQUE CONTINU

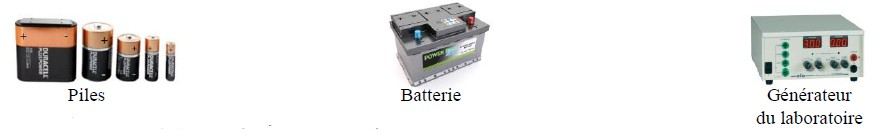

Le courant électrique continu est produit par des générateurs ayant deux pôles différents, un pôle positif (+) et un pôle négatif (−) comme :

On symbolise le courant électrique continu par = ou par DC.

1) Activité expérimentale

On réalise les deux circuits suivants :

2) Observation

• Dans le montage 1 : La lampe ne s’allume pas, la diode ne laisse pas passer le courant.
• Dans le montage 2 : La lampe s’allume, la diode laisse passer le courant.

3) Conclusion

Dans un circuit électrique fermé, le courant électrique circule toujours de la borne positive (+) vers la borne négative (−) à l’extérieur du générateur.

On représente le sens du courant par une flèche placée sur un fil de connexion.

1) Notion de l’intensité du courant électrique

a/ Activité expérimentale

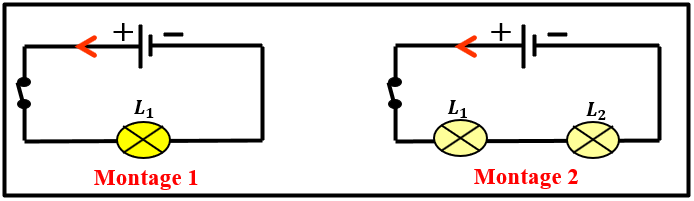

On réalise les montages électriques suivants :

b/ Observation

On remarque que l’éclat des deux lampes dans le montage (2), est plus faible que celle de la lampe du montage (1).

c/ Conclusion

On dit que le courant électrique dans le montage (1) est plus intense que le courant électrique dans le montage (2).

Le courant électrique continu est caractérisé par une grandeur physique mesurable qui s’appelle l’intensité du courant électrique désignée par la lettre I et son unité est Ampère noté par la lettre A.

2) Mesure de l’intensité du courant électrique

On mesure l’intensité du courant électrique traversant un dipôle avec un ampèremètre qui se branche en série dans le circuit électrique.

L’ampèremètre est un appareil polarisé et de symbole normalisé :

On peut utiliser un ampèremètre à aiguille ou un multimètre numérique.

Pour la lecture de l’intensité du courant électrique sur un ampèremètre à aiguille, on utilise la formule suivante :

\( I = \frac{(C × n) }{n₀} \)

• C : Calibre utilisé.
• n : Nombre de graduations indiqué par l’aiguille.
• N : Nombre total de graduations sur le cadran de l’ampèremètre.

Exemple :

On a : n = 68, C = 10 mA et N = 100

Donc : \( I = \frac{(C × n) }{n₀} =\frac{(10 × 68) }{100}= \) 6,8 mA

1) Notion de la tension électrique

a/ Activité expérimentale

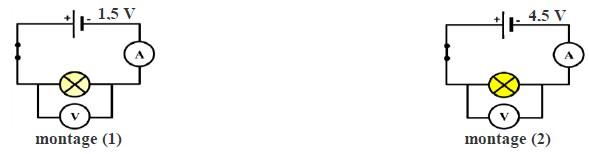

On réalise les montages électriques suivants :

b/ Observation

On remarque que les lampes ne s’allument pas de la même manière dans les deux montages.

c/ Conclusion

La pile avec le signe 4,5 V produit un courant électrique supérieur à la pile qui porte le signe 1,5 V.

Les deux signes 1,5 V et 4,5 V représentent la valeur de la tension électrique entre chaque pile.

La tension électrique est une grandeur physique mesurable, désignée par la lettre U, et son unité est Volt noté par la lettre V.

2) Mesure de la tension électrique

On mesure la tension électrique entre les bornes d’un dipôle avec un voltmètre qui se branche en parallèle avec ce dipôle.

Le voltmètre est un appareil polarisé et de symbole normalisé :

On peut utiliser un voltmètre à aiguille ou un multimètre numérique.

Pour la lecture de la tension électrique sur un voltmètre à aiguille, on utilise la formule suivante :

\( U = \frac{(C × n) }{n₀} \)

• C : Calibre utilisé.
• n : Nombre de graduations indiqué par l’aiguille.
• N : Nombre total de graduations sur le cadran de l’ampèremètre.

Exemple :

On a : n = 16, C = 20 V (attention dans le texte original c’est marqué 20mA mais c’est une coquille, on corrige en 20V) et N = 100

Donc : \(U = \frac{(20 × 16) }{100}= \) 3,2 V

Résumé

Le courant continu circule toujours du positif vers le négatif à l’extérieur du générateur.

L’intensité I se mesure avec un ampèremètre en série (unité l’ampère A).
La tension U se mesure avec un voltmètre en parallèle (unité le volt V).

Formules de lecture : I = (C×n)/N et U = (C×n)/N.
