L’équilibre d’un corps sous l’action de 3 forces – exercices corrigés

Cours
Évaluations corrigés

Exercice 1: (Questions de cours)

Choisir la bonne réponse:

Si dans un repère terrestre, un solide soumis à l’action de trois forces \( \vec{F_1} \), \( \vec{F_2} \) et \( \vec{F_3} \), non parallèles est en équilibre, alors :

Leurs droites d’action sont:

Leurs droites d’action sont:

Leur somme vectorielle est:

Ces deux conditions sont nécessaires pour obtenir l’équilibre d’un corps mais:

La force de frottement \( \vec{f} \) est:

La composante normale \( \vec{R_N} \) joue un effet de résister:

La composante tangentielle \( \vec{R_T} \) joue un effet de résister:

On définit le coefficient de frottement \( K \) par:

Exercice 2:

Le corps S est en équilibre sous l’action de trois forces \(F_1\), \(F_2\) et \(F_3\). Exercées par les fils (1), (2) et (3). (voir schéma).

Le poids du corps S est négligeable devant les intensités des trois forces. On considère le repère (O,x,y) d’origine O confondu avec le centre de gravité du corps S.

Sachant que l’intensité de la force \(F_2\) est \(F_2 = 4N\).

1) Donner les conditions d’équilibre du corps S.
2) Déterminer en utilisant la méthode analytique l’intensité de la force \(F_3\) (par projection sur l’axe ox).
3) Déterminer en utilisant la méthode analytique l’intensité de la force \(F_1\) (par projection sur l’axe ox).

🔒 Abonnez-vous pour accéder à la correction détaillée en texte .


Je m’abonne maintenant

Exercice 3 :

Une sphère (S) homogène, de masse m=1,4kg de rayon r=10cm et de centre O, est attachée en A à un mur parfaitement lisse, par l’intermédiaire d’un fil fixé en un point B de sa surface.

La sphère repose en M contre le mur.


1) Quelles sont les forces qui s’exercent sur la sphère ?
2) a) Quelles relations existent entre ces forces à l’équilibre ?
b) Représentez ces forces sur la figure.
3) Sachant que le fil AB a une longueur AB=20cm.
3-1- Calculer la valeur de l’angle α.
3-2- a) En utilisant la méthode graphique calculer l’intensité de la tension T  du fil et celle de la réaction R  du mur
b) Même question en utilisant la méthode analytique.
On donne g=10N/kg

🔒 Abonnez-vous pour accéder à la correction détaillée en texte .


Je m’abonne maintenant

Exercice 4 :

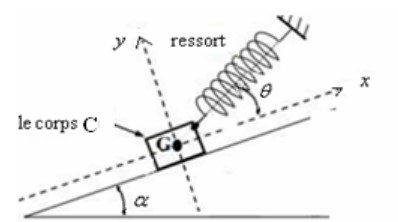

Un corps solide C de masse m=200g est maintenu en équilibre sur un plan incliné d’un angle \( \alpha = 30^\circ \) par rapport à l’horizontal par l’intermédiaire d’un ressort de constante de raideur K=40N.m-1.

Lorsque l’équilibre est établi le ressort est allongé et son axe fait un angle \( \theta = 20^\circ \) avec la ligne de plus grande pente du plan incliné.

Sachant que le contact se fait sans frottement et l’intensité de pesanteur \( g = 10N/kg \) :

1) Faites le bilan des forces qui s’exercent sur le corps C à l’équilibre et représentez ces forces sur la figure précédente.
2) 2-1- En utilisant la méthode analytique, déterminer l’expression de l’allongement \( \Delta\ell \) du ressort à l’équilibre en fonction de \( g, \theta \) et \( K \) puis calculer la valeur de l’allongement \( \Delta\ell \) (utiliser la projection sur l’axe ox).
2-2- En déduire la tension du ressort.
3) Déterminer l’intensité de la réaction R du plan incliné sur le corps C.

Données :

• m = 200g = 0,2 kg
• \( \alpha = 30^\circ \)
• \( \theta = 20^\circ \)
• K = 40 N/m
• g = 10 N/kg

🔒 Abonnez-vous pour accéder à la correction détaillée en texte .


Je m’abonne maintenant

Exercice 5 :

Soit un corps S, de masse m inconnue, maintenu en équilibre sur un plan incliné sans frottement par un ressort.

Le plan incliné fait un angle \( \alpha = 20^\circ \) avec l’horizontal et la raideur du ressort \( k = 15 \, \text{N/m} \).


1. Faire le bilan des forces qui s’exercent sur le corps S.
2. Représentez ces forces.
3. Calculer l’intensité de la force exercée par le ressort sur le corps S (tension de ressort T) sachant que son allongement est : \( \Delta \ell = 5 \, cm \).
4. En utilisant la méthode analytique (projections vectorielles) :
a) Déterminer la valeur de la masse m du corps S.
b) Déterminer l’intensité de la réaction du plan incliné sur le corps S.
On donne : \( g = 10 \, \text{N/kg} \)
Données :
• \( \alpha = 20^\circ \)
• k = 15 N/m
• \( \Delta \ell = 5 \, cm = 0,05 \, m \)
• g = 10 N/kg
• Contact sans frottement

🔒 Abonnez-vous pour accéder à la correction détaillée en texte .


Je m’abonne maintenant

Exercice 6 :

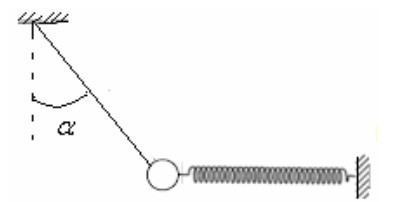

Un disque homogène métallique très mince, de masse m=300g est accroché à un fil et à un ressort selon la figure ci-contre.

Lorsque l’équilibre est établi on constate que le dispositif est dans un plan vertical. Le ressort exerce une force d’intensité F=4N sur le disque.


1) Faire le bilan des forces qui s’exercent sur le disque.
2) Donnez la condition d’équilibre du disque.
3) Déterminer l’intensité de la force exercée par le fil sur le disque et la valeur de l’angle \( \alpha \).
3-1- par construction géométrique.
3-2- par la méthode analytique.
On donne : \( g = 10 \, \text{N/kg} \)

Données :

• m = 300g = 0,3 kg
• F = 4 N
• g = 10 N/kg
• Dispositif dans un plan vertical

🔒 Abonnez-vous pour accéder à la correction détaillée en texte .


Je m’abonne maintenant

Exercice 7 :

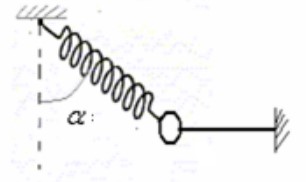

On considère un solide S de masse m=200g, accroché à un ressort et à un fil comme l’indique la figure.

Lorsque l’équilibre est établi, le ressort fait un angle \( \alpha = 30^\circ \) par rapport à la verticale et le fil est horizontal.


1) Représenter les forces qui s’exercent sur le solide S.
2) Choisir un système d’axe orthonormés convenable et le représenter sur la figure.
3) Donner la condition d’équilibre du solide S.
4) Trouver les composantes de chacune des forces qui s’exercent sur S dans le système d’axe choisi.
5) Calculer la tension du ressort.
6) Déduire l’allongement \( \Delta \ell \) du ressort à l’équilibre.
La constante de raideur est \( K = 40 \, \text{N/m} \) et \( g = 10 \, \text{N/kg} \).
Données :
• m = 200g = 0,2 kg
• \( \alpha = 30^\circ \)
• K = 40 N/m
• g = 10 N/kg
• Fil horizontal
• Ressort incliné à 30° de la verticale

🔒 Abonnez-vous pour accéder à la correction détaillée en texte .


Je m’abonne maintenant

Exercice 8 :

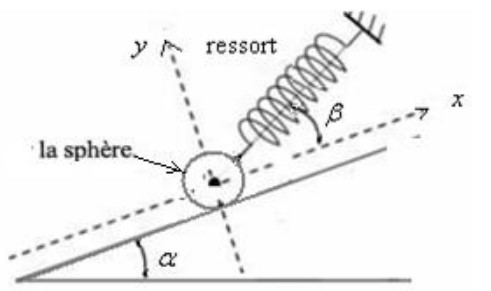

Une sphère homogène de masse m=1,7kg repose sans frottement sur un plan lisse incliné d’un angle \( \alpha = 40^\circ \) avec l’horizontale.

La sphère est maintenue sur le plan incliné par l’intermédiaire d’un ressort faisant un angle \( \beta \) avec la ligne de plus grande pente du plan.




1/ Faire le bilan des forces qui s’exercent sur la sphère.
2/ Donner l’expression de la force T exercée par le ressort sur la sphère en fonction de l’angle \( \beta \), \( m \), \( \alpha \) et \( g \).
3/ Calculer T pour \( \beta = 0^\circ \) ; \( \beta = 25^\circ \) et \( \beta = 45^\circ \).
4/ En déduire pour chaque cas l’allongement de ce ressort de raideur \( k = 60 \, \text{N/m} \).
On donne \( g = 10 \, \text{N/kg} \)
Données :
• m = 1,7 kg
• \( \alpha = 40^\circ \)
• k = 60 N/m
• g = 10 N/kg
• Contact sans frottement
• Angles β étudiés : 0°, 25°, 45°

🔒 Abonnez-vous pour accéder à la correction détaillée en texte .


Je m’abonne maintenant

Exercice 9 :

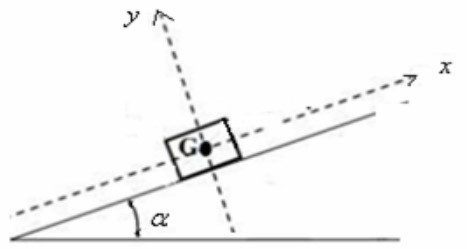

Un corps solide de forme parallélépipédique et de masse m=200kg est en équilibre sur un plan incliné d’un angle \( \alpha = 20^\circ \) par rapport à l’horizontale.


1) Déterminer les valeurs des composantes normale \( R_N \) et tangentielle \( R_T \) de la réaction du plan incliné.
2) On exerce sur le corps à l’aide d’un fil inextensible une force pour le faire déplacer vers le haut.
Sachant que le coefficient de frottement entre le corps et le plan incliné est : k=0,5.
Quelle est la valeur minimale de la force exercée par le fil pour mettre le corps en mouvement.
On donne : \( g = 9,8 \, \text{N/kg} \)
Données :
• m = 200 kg
• \( \alpha = 20^\circ \)
• k = 0,5
• g = 9,8 N/kg
• Corps en équilibre sur plan incliné
• Frottement pris en compte

🔒 Abonnez-vous pour accéder à la correction détaillée en texte .


Je m’abonne maintenant

Exercice 10 :

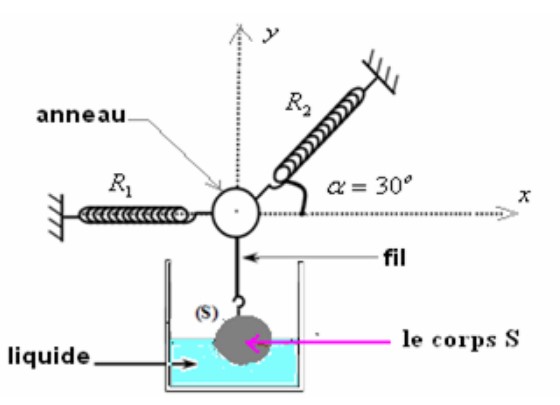

Le système représenté dans la figure (1) est en équilibre, il est composé d’un corps (S) homogène de masse m=600g et de masse volumique \( \rho \).

Le corps est à moitié immergé dans un liquide de masse volumique \( \rho_z \) et il est suspendu (avec à un fil et lié à un anneau de masse m).

L’anneau est maintenu en équilibre par un fil et deux ressorts :

  • Un ressort \( R_1 \) qui exerce sur l’anneau une force horizontale \( F_1 \)
  • Un ressort \( R_2 \) qui exerce sur l’anneau une force horizontale \( F_2 \) faisant un angle \( \alpha = 30^\circ \) avec l’horizontale

(Le fil est inextensible et exerce sur le corps S une force \( T \))

On donne : \( g = 10 \, \text{N/kg} \)


Étude de l’équilibre du corps (S):

1) Faites le bilan des forces qui s’exercent sur le corps S.
2) Représentez les forces qui s’exercent sur le corps (S).
3) 3-1- Calculer l’intensité du poids du corps (S).
3-2- Sachant que la masse volumique du corps \( S : \rho = \frac{m}{V} \) (V : volume du corps et m sa masse), et la masse volumique du liquide \( \rho_z = \frac{2}{3} \rho \).
Donner l’expression de l’intensité de la poussée d’Archimède en fonction de valeur m et g, puis calculer sa valeur.
3-3- En appliquant la condition d’équilibre du corps S, montrez que l’intensité de la force \( T \) est \( T = 4N \).

Étude de l’équilibre de l’anneau:

1) Faites le bilan des forces qui s’exercent sur l’anneau.
2) Représentez les forces qui s’exercent sur l’anneau.
3) 3-1- En utilisant la méthode analytique montrer que l’intensité du poids de l’anneau est P=2N, sachant que l’intensité de la force \( F_2 \) est \( F_2 = 12N \).
3-2- En déduire la valeur de la masse m’ de l’anneau.
4) Déterminer la valeur de l’intensité de la force \( F_1 \) exercée par le ressort \( R_1 \) sur l’anneau.
5) Déterminer la constante de raideur \( k_2 \) du ressort \( R_2 \) sachant que son allongement est \( \Delta \ell_2 = 6cm \).
Données :
• m = 600g = 0,6 kg
• \( \alpha = 30^\circ \)
• \( \rho_z = \frac{2}{3} \rho \)
• \( F_2 = 12N \)
• \( \Delta \ell_2 = 6cm = 0,06m \)
• g = 10 N/kg
• Corps à moitié immergé

🔒 Abonnez-vous pour accéder à la correction détaillée en texte .


Je m’abonne maintenant
