CONDUCTEUR ET ISOLANT ÉLECTRIQUE
Comprendre les matériaux qui conduisent le courant
1. Conducteur et isolant électrique – Activité
Plaçons des objets de différents matériaux (règle en plastique, morceau de cuivre, morceau de bois, tissu, air, clou en fer) entre les points A et B du circuit suivant :
2. Tableaux des résultats
| Objet | État de la lampe |
|---|---|
| règle en plastique | Non brillant |
| morceau de cuivre | Brillant |
| morceau de bois | Non brillant |
| tissu | Non brillant |
| Air | Non brillant |
| clou en fer | Brillant |
3. Observation
Matériaux conducteurs
Lorsqu’on place entre les points A et B les matériaux suivants (clou en fer, morceau de cuivre, …) la lampe s’éclaire, on dit que le matériau inséré est conducteur de l’électricité.
Matériaux isolants
Lorsqu’on place entre les points A et B les matériaux suivants (règle en plastique, morceau de bois,…) la lampe reste éteinte, on dit que le matériau inséré n’est pas conducteur, c’est un isolant électrique.
4. Définition
Un conducteur électrique est un matériau qui laisse passer le courant électrique.
Exemples : cuivre, fer, aluminium, argent…
Un isolant électrique est un matériau qui ne laisse pas passer le courant électrique.
Exemples : plastique, bois, verre, caoutchouc, air…
II. La chaîne conductrice dans une lampe

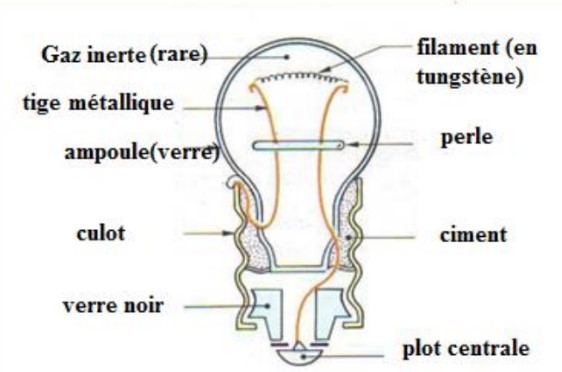

Les éléments de la chaine conductrice d’une lampe à incandescence sont :
Le filament
Les deux tiges métalliques
Le culot
Le plot central
Remarque
La lampe est un dipôle électrique. Elle possède deux bornes qui sont : le culot et le plot central.
Le plot et le culot de la lampe sont faits de matériaux conducteurs. Ils sont séparés par une bague isolante en verre noir.
Application 1

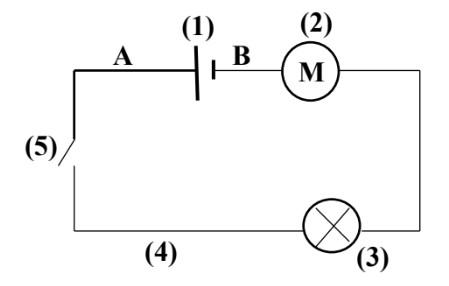

1- Donner le nom de chaque élément du circuit ci-dessous.
2- La lampe brillera-t-elle lorsqu’on ferme le circuit ? justifier.
3- Combien de fils comporte le circuit ?
4- Que représentent les points A et B ?
Réponse :
1- Nom de chaque élément
(2) Moteur
(3) Lampe
(4) Fil de connexion
(5) Interrupteur
2-
La lampe brille car le circuit est fermé.
3-
Le circuit comporte 4 fils de connexion.
4-
Les points A et B représentent les bornes du générateur, A est le pôle positif, B est le pôle négatif.
