INSTALLATION ÉLECTRIQUE DOMESTIQUE
I
CARACTÉRISTIQUES DE LA TENSION DU SECTEUR
1
Définition
Tension du secteur :
C’est la tension qui existe entre les bornes d’une prise de courant électrique dans une installation domestique.
2
Mesures à l’oscilloscope
Paramètres :
- Sensibilité : 155 V/div
- Balayage : 4 ms/div
Formules :
- U = sensibilité × divisions
- T = balayage × divisions
Tension max :
Tension min :
Période :
Fréquence :
💡
À retenir
Tension secteur au Maroc
- Alternative périodique
- Forme sinusoïdale
- Fréquence : 50 Hz
Mesures au voltmètre
- AC : Tension efficace \( U_{eff} = 230 \, \text{V} \)
- DC : Tension instantanée \( U \)
Représentation schématique :
II

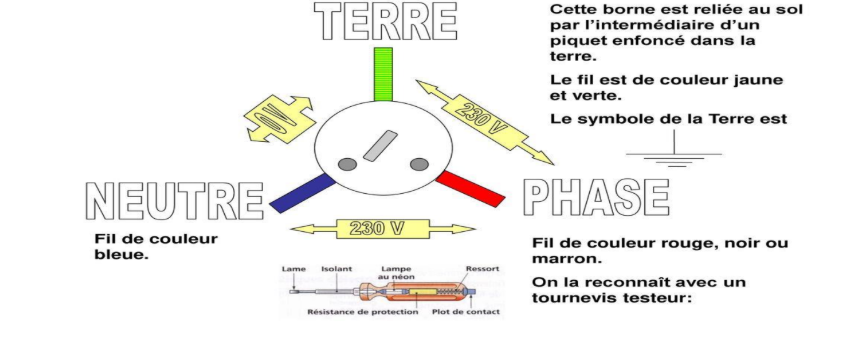

Les bornes d’une prise de courant
D
Caractéristiques de la tension du secteur
N
NEUTRE
Fil de couleur bleue
⏚
TERRE
- Reliée au sol par un piquet de terre
- Fil jaune et vert (obligatoire)
- Ne sert pas au fonctionnement mais à la sécurité
Code couleur : Jaune/vert
⚡
PHASE
- Fil rouge, noir ou marron
- Détectable avec un tournevis testeur (lampe/DEL s’allume)
- Danger électrique principal
Couleurs possibles : Rouge/Noir/Marron
Représentation schématique d’une prise électrique
📊
Mesures de tension caractéristiques
Phase – Neutre :
Phase – Terre :
Neutre – Terre :
Caractéristiques du secteur :
- Tension efficace : \( U_{eff} = 230 \, \text{V} \) → Amplitude : \( U_{max} = 310 \, \text{V} \)
- Fréquence : \( f = 50 \, \text{Hz} \) → Période : \( T = 20 \, \text{ms} \)
III
Installation électrique domestique
Les appareils sont branchés en dérivation dans l’installation électrique.
Composants principaux
- Compteur électrique
- Disjoncteur principal
- Coupe-circuits (fusibles)
- Disjoncteur différentiel
- Prise de terre
Sécurité électrique :
Le système de terre et les dispositifs de protection (disjoncteurs, fusibles) sont essentiels pour la sécurité des personnes et des biens.
II

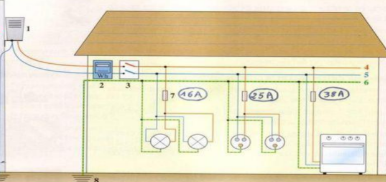

Installation électrique de la maison
| # | Élément | Description |
|---|---|---|
| 1 | Transformation | Appareil placé sur un pylône. Il sert à abaisser la tension efficace à 230V. |
| 2 | Compteur électrique | Appareil placé à l’entrée de l’installation, à l’extérieur de l’appartement. |
| 3 | Disjoncteur | Il contient des interrupteurs sur chacun des fils pour couper le courant en cas de danger. |
| 4 | Fil de phase | Fil d’alimentation non relié à la terre. Couleur : rouge, noir ou marron (jamais bleu). |
| 5 | Fil neutre | Fil bleu relié à la terre au niveau du transformateur. |
| 6 | Fil de terre | Fil jaune/vert reliant les appareils à la terre. |
| 7 | Fusible | Dipôle placé sur le fil de phase au départ de chaque ligne électrique. |
| 8 | Terre | Liaison électrique avec le sol pour la sécurité. |
Circuit électrique
↓
[DISJONCTEUR]
├─[FUSIBLE]─[PHASE]
├─[NEUTRE]
└─[TERRE]
Code couleurs
Phase (rouge/noir/marron)
Neutre (bleu)
Terre (jaune/vert)
III
Dangers du courant électrique
⚠️
Risques d’électrisation
Le corps humain (surtout s’il est humide) peut être traversé par un courant électrique, causant une électrisation.
🛡️
Protections électriques
Câblage
Fils électriques isolés et adaptés à l’utilisation
Fusibles
Limitent l’intensité (10A, 16A, 32A…)
Disjoncteur
Coupe le courant en cas de surintensité
🔌
Conseils de sécurité
- Ne pas utiliser d’appareils avec les mains mouillées ou pieds nus
- Éviter les appareils électriques pendant un orage
- Ne jamais tirer sur le câble pour débrancher
🏠
Protection domestique
Disjoncteur différentiel
Coupe automatiquement le courant en cas de surcharge ou court-circuit
Fil de terre
Évacue les courants résiduels vers la terre
