Montage en série et montage en parallèle-1AC- exercices corrigés
⚡Exercice 1 : Définir les termes
📚
Termes à définir :
Montage en série
Définition : Montage où les dipôles sont reliés les uns à la suite des autres, ne formant qu’une seule boucle. Les récepteurs sont placés l’un après l’autre sur la même ligne.
Caractéristiques : Si un récepteur est grillé ou enlevé, tous les autres s’éteignent. Plus on ajoute de lampes, plus leur éclat diminue. La place des dipôles n’a pas d’importance.
Montage en parallèle
Définition : Montage où chaque dipôle est relié directement aux bornes du générateur. Le circuit comporte au moins deux boucles.
Caractéristiques : Les récepteurs fonctionnent indépendamment. Si un dipôle tombe en panne, les autres continuent de fonctionner. L’éclat des lampes reste le même, même en ajoutant des récepteurs.
Montage en dérivation
Définition : Autre nom du montage en parallèle. Les dipôles sont connectés en dérivation, c’est-à-dire qu’ils sont placés sur des branches différentes.
Application : Dans une maison, tous les appareils électriques sont montés en dérivation pour qu’ils puissent fonctionner indépendamment.
Boucle
Définition : Chemin fermé que peut emprunter le courant électrique pour circuler du générateur vers les récepteurs et revenir au générateur.
Remarque : Un circuit en série ne comporte qu’une seule boucle. Un circuit en dérivation comporte au moins deux boucles.
Branche principale
Définition : Dans un circuit en dérivation, c’est la branche qui contient le générateur.
Rôle : C’est par cette branche que le courant quitte le générateur et y retourne après avoir traversé les différentes branches dérivées.
Branche dérivée
Définition : Dans un circuit en dérivation, ce sont les branches qui contiennent les récepteurs (lampes, moteurs, etc.) et qui sont connectées en parallèle.
Caractéristique : Chaque branche dérivée peut fonctionner indépendamment des autres.
Circuit électrique
Définition : Ensemble de dipôles reliés par des fils conducteurs, permettant au courant électrique de circuler.
Composition : Il comporte au moins un générateur, des récepteurs et des fils de connexion.
Générateur
Définition : Dipôle qui fournit l’énergie électrique au circuit. Il crée une tension entre ses bornes et permet la circulation du courant.
Exemples : Pile, batterie, génératrice, prise de courant (considérée comme générateur pour les appareils).
Récepteur
Définition : Dipôle qui reçoit l’énergie électrique du générateur et la transforme en une autre forme d’énergie (lumière, mouvement, chaleur, son).
Exemples : Lampe (énergie lumineuse), moteur (énergie mécanique), résistance (énergie thermique).
Court-circuit
Définition : Situation dangereuse où les deux bornes d’un générateur ou d’un dipôle sont reliées directement par un fil conducteur sans récepteur entre elles.
Conséquence : Le courant devient très intense, ce qui peut échauffer les fils, endommager le générateur ou provoquer un incendie. Le récepteur court-circuité ne fonctionne pas.
❓Exercice 2 : Vrai ou Faux
📝
Affirmations à évaluer :
Dans un montage en série, si une lampe est grillée, toutes les autres lampes s’éteignent.
VRAI
FAUX
Dans un circuit en parallèle, si on dévisse une lampe, les autres continuent de briller.
VRAI
FAUX
Plus on ajoute de lampes en série, plus leur éclat augmente.
VRAI
FAUX
Lorsqu’on ajoute une lampe en parallèle, les lampes déjà présentes brillent avec le même éclat.
VRAI
FAUX
Un circuit en série ne forme qu’une seule boucle, tandis qu’un circuit en dérivation comporte au moins deux boucles.
VRAI
FAUX
La branche principale est celle qui contient le générateur dans un circuit en dérivation.
VRAI
FAUX
Dans un montage en parallèle, les récepteurs fonctionnent indépendamment les uns des autres.
VRAI
FAUX
Dans un circuit en série, la place des dipôles a une importance sur le fonctionnement.
VRAI
FAUX
Dans une maison, tous les appareils électriques sont montés en série pour économiser l’énergie.
VRAI
FAUX
Lorsqu’on dévisse une lampe dans un circuit en série, le circuit devient ouvert et le courant ne circule plus.
VRAI
FAUX
🔒 Abonnez-vous pour accéder à la correction détaillée en texte .
✏️Exercice 3 : Compléter les phrases à trous
📝
Liste des mots disponibles :
parallèle
dérivation
boucle
branche
principale
dérivée
générateur
récepteurs
éclat
diminue
indépendamment
ouverte
fermée
grillée
🔤
Phrases à compléter :
Dans un montage en __________, les dipôles sont reliés les uns à la suite des autres en ne formant qu’une seule boucle.
Un montage en __________ (ou en dérivation) comporte au moins deux boucles.
Si une lampe est __________ dans un circuit en série, toutes les autres lampes s’éteignent.
Plus on ajoute de lampes en série, plus leur __________ diminue car le courant __________.
Dans un circuit en parallèle, les __________ fonctionnent indépendamment les uns des autres.
La branche qui contient le __________ s’appelle la branche principale.
Les autres branches sont appelées branches __________.
Dans un circuit en parallèle, si on dévisse une lampe, les autres continuent de briller car il existe toujours une boucle __________.
Lorsqu’on dévisse une lampe dans un circuit en série, le circuit devient __________.
Dans une maison, tous les appareils sont montés en __________ (parallèle).
Un circuit en dérivation comporte au moins deux __________.
Les récepteurs montés en parallèle fonctionnent __________ les uns des autres.
🔒 Abonnez-vous pour accéder à la correction détaillée en texte .
🔌Exercice 7 : Identifier le type de montage
🎯Consigne :
Indiquer le type de montage (en série ou en parallèle) pour chacun des circuits représentés ci-dessous :
Circuit N°1
Série
Parallèle
Circuit N°2
Série
Parallèle
Circuit N°3
Série
Parallèle
Circuit N°4
Série
Parallèle
🔒 Abonnez-vous pour accéder à la correction détaillée en texte .
🔧Exercice 5 : Analyse d’un circuit
🎯Consigne :

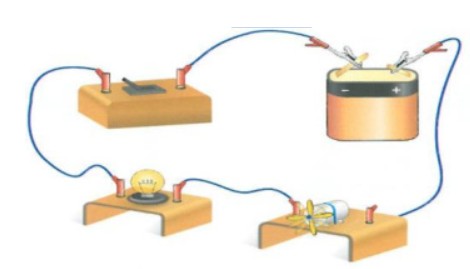

On considère le circuit électrique représenté ci-contre contenant : un générateur, une lampe L et un moteur M.
📝 Questions :
Schématiser le montage ci-contre en utilisant les symboles électriques normalisés.
Quel est le type de ce montage ? Justifier votre réponse.
Si la lampe L est grillée, le moteur s’arrête-t-il ? Justifier votre réponse.
🔒 Abonnez-vous pour accéder à la correction détaillée en texte .
🔧Exercice 6 : Analyse d’un circuit avec 3 lampes
🎯Consigne :
On considère le circuit électrique représenté ci-contre contenant : un générateur et trois lampes identiques L₁, L₂ et L₃.
📝 Questions :
Faire le schéma normalisé du circuit avec les trois lampes identiques.
Comment sont associées les lampes L₁ et L₂ ?
Comment est associée la lampe L₃ par rapport aux deux autres lampes ?
Si l’on retire la lampe L₁, quelle(s) lampe(s) brille(nt) ?
Si l’on retire la lampe L₃, quelle(s) lampe(s) brille(nt) ?
🔒 Abonnez-vous pour accéder à la correction détaillée en texte .
📊Exercice 7 : Série ou Dérivation ?
🎯Consigne :
Les phrases du tableau correspondent-elles à un montage en « série » ou en « dérivation » ? Cochez la case qui convient.
🔒 Abonnez-vous pour accéder à la correction détaillée en texte .
🔋Exercice 8 : Analyse d’un circuit à deux lampes
🎯Consigne :

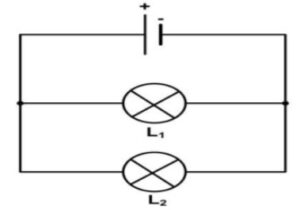

On considère le montage ci-contre comprenant un générateur et deux lampes L₁ et L₂.
📝 Questions :
Combien y a-t-il de boucles dans ce montage ?
Comment sont branchées les deux lampes ?
Si la lampe L₂ est dévissée, que se passe-t-il pour la lampe L₁ ?
Schématiser la branche principale en rouge, les branches secondaires en bleu.
🔒 Abonnez-vous pour accéder à la correction détaillée en texte .
🔄Exercice 9 : Sens de rotation du moteur
🎯Consigne :

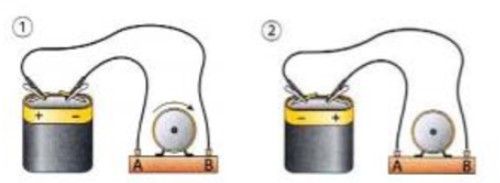

Dessinez le sens de rotation du moteur sur le montage 2.
🔒 Abonnez-vous pour accéder à la correction détaillée en texte .
💡Exercice 10 : Panne dans un circuit
🎯Consigne :

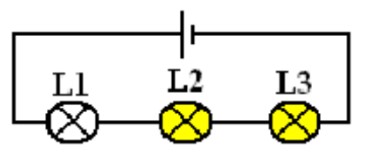

Ali a réalisé le montage ci-dessous :
Observation : Les lampes L₂ et L₃ brillent normalement, mais la lampe L₁ reste éteinte.
📝 Question :
La lampe L₁ est-elle grillée ? Justifie ta réponse.
🔒 Abonnez-vous pour accéder à la correction détaillée en texte .
Montage en série et montage en parallèle-1AC- exercices corrigés
