Court-circuit
Un dipôle est en court-circuit lorsque ses deux bornes sont reliées par un fil ou un matériau conducteur.
Un court-circuit se produit accidentellement lorsqu’un fil de connexion se dénude de sa gaine en plastique.
I

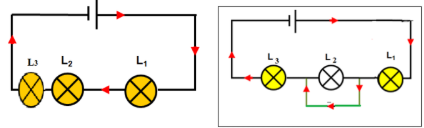

Court-circuit en montage série
Observation :
Lorsqu’un fil est ajouté entre les bornes de L3, celle-ci s’éteint et l’éclat de L1 et L2 devient plus fort.
Conclusion :
Dans un circuit en série, un récepteur court-circuité ne fonctionne plus et les autres lampes brillent plus intensément (risque de griller).
II

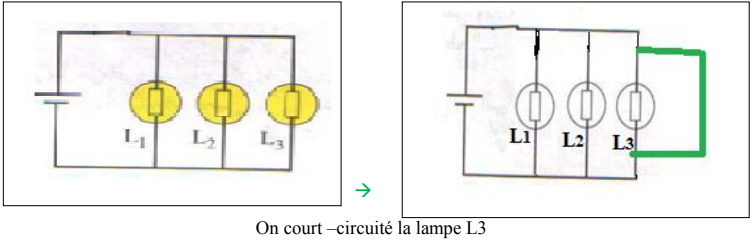

Court-circuit en montage parallèle
Observation :
Lorsqu’une lampe (L3) est court-circuitée, toutes les lampes s’éteignent.
Phénomène :
Le court-circuit crée un chemin de résistance quasi-nulle, détournant tout le courant de toutes les lampes.
Attention Danger
Les courts-circuits provoquent une augmentation brutale de l’intensité du courant qui peut endommager les composants électriques et créer des risques d’incendie.
I
Circuit en Dérivation
Les deux bornes de chaque dipôle sont reliées aux deux bornes d’un autre dipôle et du générateur.
Effet d’un court-circuit :
Tous les récepteurs sont court-circuités et cessent de fonctionner, et le courant devient très intense.
Conséquence :
Cet intense courant provoque un échauffement des fils de connexion qui risque de prendre feu et de provoquer un incendie.
II
Risques des Courts-Circuits
- Dégradation de matériel
- Dégradation du circuit
- Électrocution
- Incendie
Protections nécessaires :
Fusibles, disjoncteurs, et autres dispositifs de protection
III
Danger d’Électrocution
Le courant électrique est d’autant plus élevé que la tension électrique qu’il reçoit est forte. Lorsque le corps humain est traversé par un courant électrique, il subit une électrisation qui peut provoquer la mort (électrocution).
Danger des rallonges :
Une rallonge reliée au secteur sans alimenter d’appareil est un danger fréquent d’électrisation chez l’enfant.
IV
Précautions de Sécurité
- •
Ne jamais toucher une borne d’une prise électrique - •
Ne jamais toucher un fil dénudé - •
Ne jamais réparer un appareil sans l’avoir débranché - •
Ne jamais utiliser un appareil électrique dans un local humide
La sécurité électrique est l’affaire de tous !
Exercice 1 : Cocher la bonne réponse
Mettre une croix (×) dans la case qui convient
