ÉVALUATION DE PHYSIQUE
Équilibre d’un corps solide soumis à deux forces
3ème année collège
Durée : 45 minutes
Note sur 20 points
1
PARTIE 1 : BILAN DES FORCES
(6 points)
1.1 On considère un corps (S) en équilibre soumis à l’action de deux dynamomètres.
6 points

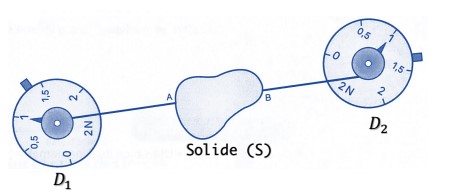

Document : Corps (S) très léger en équilibre sous l’action de deux dynamomètres
a) Déterminer le système étudié :
b) Faire le bilan des forces exercées sur le corps (S) :
Forces de contact :
Forces à distance :
2
PARTIE 2 : CARACTÉRISTIQUES DES FORCES
(7 points)
2.1 Compléter le tableau des caractéristiques des forces F₁ et F₂ :
4 points
| Force | Point d’application | Droite d’action | Sens | Intensité |
|---|---|---|---|---|
| F₁ | ||||
| F₂ |
2.2 Représentation des forces :
3 points
On prend comme échelle : 1 cm → 0,5 N. Les deux forces ont une intensité de 1 N.
a) Calculer la longueur des vecteurs représentant ces forces :
b) Représenter les deux forces sur le schéma ci-dessous :
3
PARTIE 3 : CONDITIONS D’ÉQUILIBRE
(7 points)
3.1 Comparer les caractéristiques des forces F₁ et F₂ :
3 points
Droite d’action :
Intensité :
Sens :
3.2 Énoncer les conditions d’équilibre d’un corps solide soumis à deux forces.
2 points
3.3 Écrire la relation vectorielle entre F₁ et F₂ à l’équilibre.
2 points
