La loi des nœuds et La loi d’additivité des tensions – évaluation
ÉVALUATION DE PHYSIQUE
Loi des nœuds et loi d’additivité des tensions
PARTIE 1 : LOI DES NŒUDS
(8 points)
1.1 Compléter les phrases suivantes :
3 points
a) Dans un circuit en série, l’intensité du courant électrique est en tout point.
b) Dans un circuit en parallèle (dérivation), l’intensité du courant dans la branche principale est à la somme des intensités dans les branches dérivées.
c) La loi des nœuds s’énonce : La somme des intensités des courants qui à un nœud est égale à la somme des intensités des courants qui en .
1.2 On considère le circuit suivant :
5 points

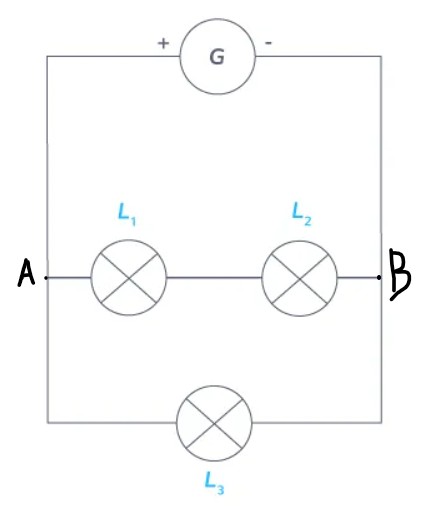

Document : Circuit comportant un générateur et trois lampes L₁, L₂, L₃
Les intensités mesurées sont : \(I1 = 3 A\) , \(I₂ = 3 A\) et \(I3 = 2 A\).
a) Appliquer la loi des nœuds au nœud A pour déterminer l’intensité I du courant délivré par le générateur.
b) Si on dévisse la lampe L₂, que devient l’intensité \(I3 \) ? Justifier.
PARTIE 2 : LOI D’ADDITIVITÉ DES TENSIONS
(7 points)
2.1 Compléter les phrases suivantes :
3 points
a) Dans un circuit en série, la tension aux bornes du générateur est à la somme des tensions aux bornes des récepteurs.
b) La loi d’additivité des tensions s’écrit : \(U = \)
c) Dans un circuit en parallèle, les tensions aux bornes des dipôles sont .
2.2 On considère le circuit série suivant :
4 points

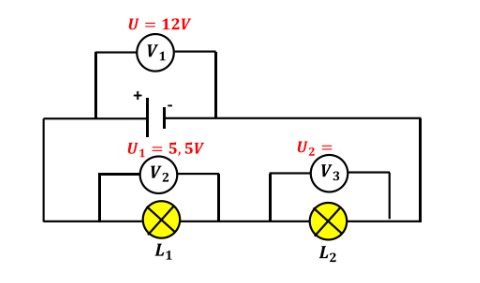

Document : Circuit série avec générateur \(U = 12\,V\), lampes L₁ et L₂
On mesure les tensions suivantes :
a) Appliquer la loi d’additivité des tensions pour déterminer \(U₂\).
b) Si on remplace la lampe L₁ par une lampe de tension nominale 3 V, que deviennent \(U₁\) et \(U₂\) ? Justifier.
PARTIE 3 : EXERCICE SYNTHÈSE
(5 points)
3.1 On considère le circuit mixte suivant :
5 points

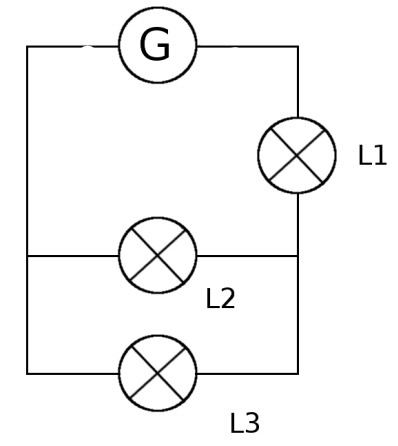

Document : Circuit avec générateur, lampe L₁ en série avec un ensemble {L₂ et L₃ en parallèle}
On donne : \(U = 12\,V\), \(U_{L₁} = 4\,V\), \(I = 0,5\,A\), \(I_{L₂} = 0,3\,A\).
a) Calculer la tension aux bornes de l’ensemble {L₂ et L₃}.
b) Calculer l’intensité du courant qui traverse L₃.
c) Si on dévisse L₂, que devient l’intensité I ? Justifier.
🔒 Abonnez-vous pour accéder à la correction détaillée de cette évaluation.
