La Résistance Électrique
I
Définitions
Une résistance est un dipôle non polarisé de forme cylindrique dont les deux bornes sont identiques.
Symbole de la résistance
La résistance électrique caractérise la façon dont un dipôle résiste au passage du courant.
Multiples courants :
II
Mesure de la résistance
1. Avec un ohmmètre
Un multimètre en mode ohmmètre permet de mesurer directement la résistance.
Mode d’emploi :
- Brancher sur COM et Ω
- Connecter directement aux bornes de la résistance
- Choisir le calibre approprié (le plus élevé d’abord)
2. Code des couleurs
• Les résistances utilisent 4 anneaux colorés pour indiquer leur valeur.

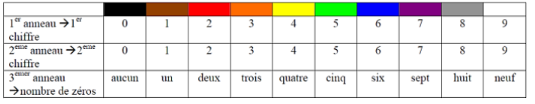

Signification des anneaux :
Mnémonique :
II

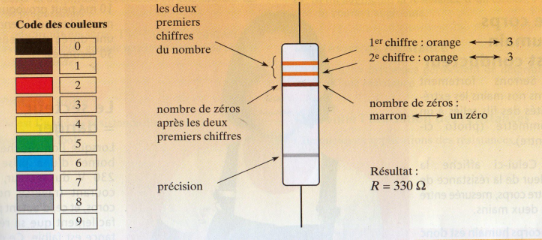

Exemple de Code des Couleurs
| Code des couleurs | Signification | Exemple |
|---|---|---|
| 1er anneau | 1er chiffre | Orange → 3 |
| 2e anneau | 2e chiffre | Orange → 3 |
| 3e anneau | Multiplicateur | Marron → 1 zéro |
Résultat final :
III
Influence d’une résistance dans un circuit
1
Expérience
- Réaliser le montage ci-contre. On mesure l’intensité qui passe dans A.
- Introduire la résistance R₁ en série et mesurer l’intensité I₁.
- Remplacer par R₂ (R₂ > R₁) et mesurer I₂.
2
Résultats
L’introduction d’une résistance dans un circuit en série fait diminuer l’intensité du courant.
3
Conclusion
L’intensité du courant dépend de la résistance insérée dans le circuit. Plus la résistance est élevée, plus l’intensité du courant électrique est faible.
IV
Influence de la place d’une résistance
Dans un circuit électrique où l’on branche une même résistance à différents emplacements, on mesure des intensités de même valeur.
La place d’une résistance n’a pas d’influence sur l’intensité du courant électrique.
